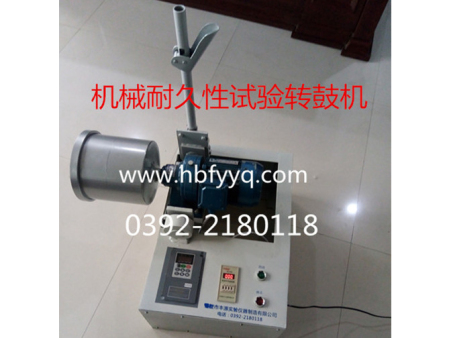

產(chǎn)品介紹
一、概述
本試驗轉(zhuǎn)鼓機(jī)符合中華人民共和國農(nóng)業(yè)行業(yè)標(biāo)準(zhǔn)用于測試生物質(zhì)固體成型燃料機(jī)械耐久性,具有外形較美觀、操作輕便、自動控制轉(zhuǎn)速和時間等優(yōu)點。
二、結(jié)構(gòu)
試驗轉(zhuǎn)鼓機(jī)由罐體、支架、電機(jī)、減速機(jī)、時間控制器等組成。
三、工作原理
在可控的振動下,通過在試驗樣品之間、樣品與測試器內(nèi)壁之間發(fā)生碰撞,然后將已磨損和細(xì)小的顆粒分離出來,根據(jù)剩余的樣品質(zhì)量計算機(jī)械耐久性。
四、技術(shù)參數(shù)
1.轉(zhuǎn)筒內(nèi)徑尺寸:Φ184mmx184mm
2.轉(zhuǎn)筒壁厚:≮6.4mm
3.支架組成:(環(huán)兩個:外徑:181mm、寬:19mm、厚:3mm、支架直板3個、長:165mm。寬:19mm、厚:3mm)
4.轉(zhuǎn)速:(40±1)r/min
5.轉(zhuǎn)數(shù):(500±1)轉(zhuǎn)
6.電機(jī)功率:0.55kw
7.外形尺寸:550mmx400mmx550mm、
8.重量:50kg
五、使用方法
1.樣品制備
按照NY/T1879進(jìn)行采樣。如果有需要,根據(jù)NY/T1800對樣品進(jìn)行縮分。樣品的質(zhì)量應(yīng)符合本部分的要求(取決于大標(biāo)稱粒度),但至少為10kg。
將樣品分為兩部分:一份用來測定全水分(5kg),另一份用于測底機(jī)械耐久性(5kg)。
樣品應(yīng)保存在密封容器中以防止吸潮。在耐久性測試過程中,樣品應(yīng)處于室溫狀態(tài)。
按NY/T1881.2規(guī)定的方法測定樣品的全水分。
對于標(biāo)稱大粒度大于100mm的生物質(zhì)固體成型燃料,將其切割成標(biāo)稱大粒度小于100mm。使用刀片或帶鋸沿成型燃料軸線的合適角度將成型燃料切斷。
樣品中不能包括任何粉末。使用5.2中的試驗篩或通過人工挑選,將粉末從樣品中分離出來。
注1:壓塊的長度影響其在轉(zhuǎn)鼓中的行為,從而影響機(jī)械耐久性。
注2:鋸和齒形類型的選擇應(yīng)盡可能有利于形成平滑的切面。
試驗步驟
1.將制備(1±0.1)kg的樣品放入轉(zhuǎn)鼓,以(40±1)r/min的速度旋轉(zhuǎn),(500±1)轉(zhuǎn)。
2.然后,將樣品通過試驗篩,篩網(wǎng)孔徑約等于壓塊直徑(或?qū)蔷€)的2/3,但不超過45mm。根據(jù)ISO3310-1在16mm-45mm孔徑范圍選擇合適的試驗篩。對顆粒燃料,使用孔徑為3.15mm的圓孔篩。
3.通過機(jī)械或人工振動一段時間進(jìn)行篩分,保證顆粒全分離。
注:應(yīng)注意篩分過程中的簡單處理可能會影響試驗結(jié)果。
稱量保留在篩網(wǎng)上樣品重量。
2.結(jié)果計算
3.生物質(zhì)固體成型燃料的機(jī)械耐久性使用式(1)計算:
DU=x100.....................(1)
式中:
DU---機(jī)械耐久性,單位為百分率(%);
--轉(zhuǎn)鼓處理前未篩分的樣品質(zhì)量,單位為克(g):
--轉(zhuǎn)鼓處理后篩分的樣品質(zhì)量,單位為克(g)。
重復(fù)進(jìn)行兩次試驗,計算結(jié)果的平均值,保留到小數(shù)點后一位。
六、裝箱單
1.合格證一份
2.說明書一份
3.篩子:Φ3.15一個、Φ16一個
4.試驗機(jī)一臺
相關(guān)推薦更多>>
產(chǎn)品展示
